QDF系列球式電磁換向閥
用途 高壓電磁球閥?。玻常眩模疲叮隆。玻常眩模疲叮?/span>
1、23QDF6型球式電磁換向閥適用于以各種礦物油為工作介質的二通插裝閥組件，以實現無泄漏的先導控制。在滿足降壓**量特性要求時，也可作為其他執行機構的方向控制。
2．W23QDF6型球式電磁換向閥，選用耐蝕性能優良的材料制造，采用特殊工藝處理。也適用于非礦物油的工作介質使用。如乳化液、高水基液壓油，甚至氣動控制系統中。
結構 QDF系列球式電磁換向閥
3．球式電磁換向閥由電磁鐵和換向閥組成。通過杠桿連接使電磁鐵輸出的推力放大，電磁鐵推桿位移使閥芯換向。
4．閥芯采用上等材料的高精度鋼球，無軸向密封長度。換向過程中不易造成困液流力產生的徑向卡緊，故具有換向可靠和換向工作頻率高的特點。
5．換向閥采用卸荷結構，能自動平衡系統工作介質壓力變化對閥芯軸向作用力的影響。始終保持閥芯處于恒定密封力的密封狀態。
6．應注意在閥芯換向過程中會出現短暫的三個油口相溝通的情況。
7．換向閥為板式連接，尺寸符合DIN24340。
型號說明:
※ _ 23 QDF 6 ※ / ※ _ E24
① ② ③ ④ ⑤ ⑥ ⑦
①工作介質：省略－礦物油；W－乳化液或高水基液體
②二位三通或二位四通：23－二位三通、24－二位四通
③名稱代號：球式電磁換向閥
④公稱通徑：6.10MM
⑤機能代號：K－常開、B－常閉
⑥壓力等級：315－31.5MPa；200-20MPa
⑦額定工作電壓：24VDC；200VAC
技術參數：
公稱壓力：31.5MPa或20MPa
適用介質：礦物油、乳化液或高水基液體
介質溫度：-15℃～65℃
介特粘度：10～350cSt
過濾精度：≤25μ

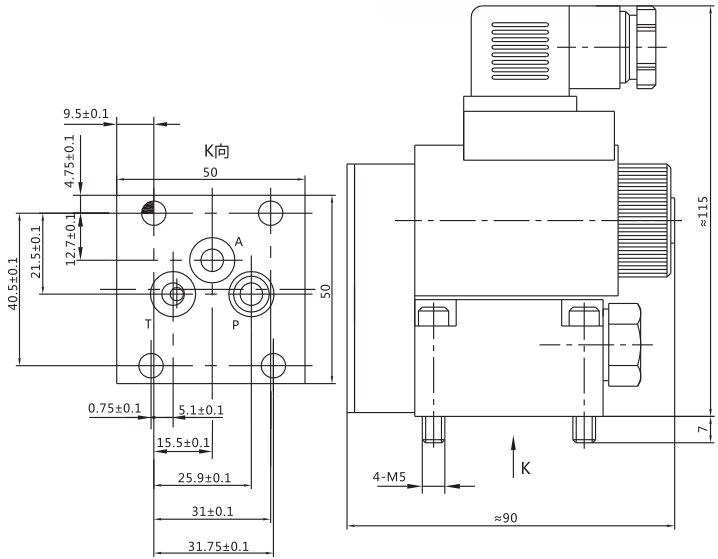

安裝尺寸：
QDF系列球式電磁換向閥
